自動調節高溫蝶閥

自動調節高溫蝶閥

產品應用

        自動調節高溫蝶閥,普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程、煙氣治理、熱能回收等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。

結構特點

        自動調節高溫蝶閥采用不銹鋼、優質碳鋼焊接。具有耐高溫、耐磨損、結構合理、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點。可水平安裝或垂直安裝。配用DKJ、ZKJ、伯納德等電動執行器及有關配件,可實現手動、自動無干擾切換,微機程控、自動控制或中央集中控制,是實現自動化控制操作、調節流量的理想設備。

自動調節高溫蝶閥


性能參數

公稱壓力

介質流速

泄漏率

適用溫度

適用介質

0.05MPa

≤25m/s

≤1.5%

≤450℃

空氣、煙氣、粉塵氣體等    高溫氣體

≤650℃

 型號說明

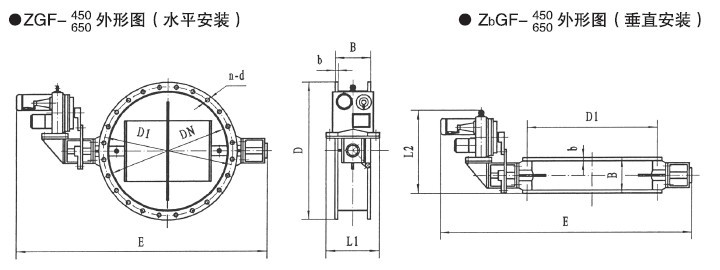

ZGF-450外形連接尺寸

DN

D

D1

B

b

n-d

E

L1

L2

n-d

100

200

155

180

10

4-Φ14

855

450

620

DKJ-210

T:100N.m

P:0.025KW

150

250

205

180

10

8-Φ14

905

450

620

200

300

255

180

10

8-Φ14

965

450

620

250

350

305

180

10

12-Φ14

1015

450

620

300

400

355

180

10

12-Φ14

1085

450

620

350

450

405

180

10

16-Φ14

1135

450

620

400

520

465

200

12

16-Φ18

1385

500

650

DKJ-310

T:250N.m

P:0.065KW

450

570

515

200

12

16-Φ18

1440

500

650

500

620

565

200

12

20-Φ18

1486

500

650

600

720

665

200

12

20-Φ18

1596

500

650

700

820

765

220

12

20-Φ18

1780

600

700

DKJ-410

T:600N.m

P:0.16KW

800

920

865

220

12

24-Φ18

1895

600

700

900

1020

965

220

12

24-Φ18

1995

600

700

1000

1130

1070

260

16

28-Φ22

2255

620

780

DKJ-510

T:1600N.m

P:0.4KW

1100

1230

1170

260

16

28-Φ22

2355

620

780

1200

1330

1270

260

16

28-Φ22

2455

620

780

1300

1430

1370

300

16

32-Φ22

2555

620

820

1400

1530

1470

300

16

36-Φ22

2655

620

820

1500

1630

1570

300

16

36-Φ22

2770

620

820

1600

1730

1670

300

16

40-Φ22

2870

620

820

1700

1830

1770

340

20

40-Φ22

3110

650

900

DKJ-610A

T:2500N.m

P:0.65KW

1800

1930

1870

340

20

44-Φ22

3210

650

900

1900

2030

1970

340

20

44-Φ22

3310

650

900

2000

2130

2070

340

20

48-Φ22

3410

650

900

2100

2230

2170

340

20

48-Φ22

3525

650

900

2200

2330

2270

340

20

48-Φ22

3625

650

900

2300

2430

2370

380

20

48-Φ22

3805

650

1000

DKJ-610

T:4000N.m

P:1.0KW

2400

2530

2470

380

20

48-Φ22

3905

650

1000

2500

2630

2570

380

20

52-Φ22

4005

650

1000

2600

2730

2670

380

20

52-Φ22

4105

650

1000

2700

2860

2785

420

24

56-Φ26

4210

750

1350

DKJ-710

T:6000N.m

P:1.5KW

2800

2960

2885

420

24

60-Φ26

4310

750

1350

2900

3060

2985

420

24

60-Φ26

4410

750

1350

3000

3160

3085

420

24

60-Φ26

4510

750

1350

 工作原理

        由電動執行器接受變送、調節DCS、PLC等上位儀表的控制信號或操作器手控信號,輸出角位移帶動傳動軸,把動力傳給閥軸帶動蝶板作同步旋轉運動,達到全開、全閉及任意調節的目的。電動執行器與蝶板的開度同步反饋0-10mA或4-20mA直流電信號,用戶可根據電流信號來控制蝶板的任意開度,達到調節的目的。


安裝示意圖




      1.聯接螺栓
      2.執行機構
      3.用戶管道
      4.閥 體
      5.密封墊片(耐高溫)

安裝及調試

     •水平安裝或垂直安裝的閥門閥軸應處于水平位置,執行器不允許作起吊用,并嚴禁損傷。
     •安裝前必須清潔閥門內腔,不允許有任何雜物和污垢附著。
     •安裝前先手動啟閉閥門一個周期,按用戶工作系統要求對閥門作適當?shù)恼{(diào)整(出廠時已作標準調整),運行無誤后將閥門處于全閉狀態再進行安裝。
     •手動操作時,應切斷電源,不得在手輪上再增加輔助杠桿。手輪順時針旋轉為閥關,反之為開。閥板開啟角度為0--90°。
     •法蘭連接的閥門安裝如示意圖,加密封墊后均勻鎖緊聯接螺栓。調試階段先調試手動,運行無誤后將蝶板開啟一個角度,再調試電傳動部分。
     •調試完成后必須進行綜合性能檢查:接通電源開閉閥門,當閥門至“全開”“全閉”位置時,行程控制機構應準確地切斷電源,而轉矩限位機構處于臨界動作狀態。開度指示機構應準確地顯示閥門的開啟狀態。當手動與電動機構轉換時,應切斷電源。

運輸及保管

     •運輸時應避免撞擊閥門,閥門應處于全閉位置以防在運輸中蝶板和傳動部件損壞。
     •當閥門水平放置運輸時傳動裝置及傳動部位應懸空,以防止傳動軸受力過大變形損壞。
     •傳動裝置及傳動部位應作防潮、防雨處理。
     •該閥應存放在于燥的室內,不允許露天存放或堆置。長期存放時應使閥門處于關閉狀態,各傳動部位加潤滑油,傳動裝置作防潮、防塵處理。

維護和檢修

     •定期檢查各傳動部位的運行情況。
     •定期更換電動執行器減速器的潤滑油,以保證其機械部分不受損壞。
     •定期檢查閥門轉軸處的密封狀況,如發現密封問題請更換或填加石墨填料。

訂貨須知

     •選用訂貨時,請參照產品樣本注明產品規格、型號、客戶選用執行器代號及技術參數(使用溫度、設備工況、介質性質等)。
     •樣本所示產品圖例及表格中所列執行器型號為我公司基本配置,您若有特殊要求(防爆、戶外、調節型、開關型等)另行配置執行機構,請參照樣本附錄中相應執行機構配置說明,并加以標注在基本型號后面。
     •選用訂貨時,若未注明客戶選用執行器代號的按我公司基本型配置,其基本型為普通型裝置,不帶任何有關特殊要求及相關配件。
     •表格中未列規格、用于特殊介質或其它特殊要求,請與我公司經銷部、技術部聯系,可為您另行設計、制造。
