PPCS64-5型氣箱式脈沖袋收塵器

一、概述
氣箱脈沖(Plenum Pulse)袋收塵器是從美國富樂公司引進具有先進水平的高效率收塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點,克服了分室反吹清灰強度不夠,噴吹脈清灰和過濾同時進行的缺點,因而擴大了袋收塵的應用范圍,由于這種類型的收塵器的結構有其特點,所以提高了收塵效率,延長了濾袋的使用壽命。

氣箱脈沖袋收塵器可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如用于煤磨收塵,要增設防燃防爆措施,收塵器結構也要相應的改變。還適合于含塵濃度特高氣體的收塵。如帶O-Sepa選粉機的粉磨系統,氣體含塵濃度高達1000g/m3(標)以上,采用本系列收塵器收塵,可不設置旋風收塵器作一級收塵。除用于水泥工業外,也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。本系列收塵器濾袋材質,一般采用滌綸針刺氈,允許連續使用溫度小于120℃,若溫度提高則應選用其他濾料,或?qū)U氣進入收塵器之前應采取降溫措施。

氣箱脈沖袋收塵器為戶外式由不同室數和每室的不同袋數,組成多種不同規格。每室的袋數有32、64、96和128袋四種。全系列共有33種規格,濾袋直徑均為130mm,濾袋長度有2450mm和3060mm兩種。本系列收塵器能負壓或正壓操作,其本體結構無任何改變。其收塵效率可達99.9%以上,凈化后氣體的含塵濃度100mg/m3(標),本系列收塵器的主要技術性能分別見附表,本系列收塵器如用于寒冷地區,當室外采暖計算溫度時≤-25℃時,需要增設加熱裝置,收塵器的殼機也要增設保溫層。

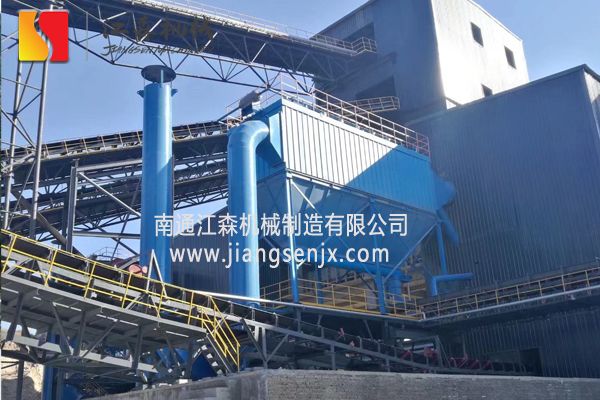

氣箱式脈沖袋收塵器

二、構造和工作原理

PPCS64-5型氣箱式脈沖袋收塵器由殼體、灰斗、排灰裝置、支架和脈沖清灰系統等部分組成。當含塵氣體從風口進入收塵器后,碰到進出風口中間的斜隔板,氣流便轉向流入灰斗,同時氣流速度變慢,由于慣性作用,使氣體中粗顆粒塵直接落入灰斗,起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋,粉塵被捕集在濾袋的外表面,凈化后的氣體進入濾袋室上部的清潔室,匯集到出風管排出。PPC32型收塵口器的進風口設在灰斗上,氣流進入灰斗后碰上進風管端部的擋板,其作用與上述原理相同。殼體用隔板分成若干Du立的收塵室,按照給定的時間間隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥,清灰時提升閥關閉,切斷通過該收塵室的過濾氣流,隨即脈沖閥開啟,向濾袋內噴入高壓空氣,以清除濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期,由專用的的清灰程序控制器自連續進行。


三、收塵器特點

PPCS64-5型氣箱式脈沖袋收塵器的特點是采用分室輪流進清灰,即所謂離線清灰。當某一室進行噴吹清灰時,過濾氣流被切斷,避免了清灰產生粉塵二次飛揚。所以氣箱式脈沖收塵器能捕集含塵濃度高達1000g/m3(標)的氣體。

四、清灰電氣控制裝置

1、清灰控制方式

清灰控制方式一般采用定時法,也可采用定阻法。所謂定阻法就是控制濾袋內外側的壓差,當收塵器的差壓值達到設定值時(一般為1470Pa),即由差壓變送器發出信號,通過電氣控制裝置,即按規定的程序進行逐室清灰。

2、電氣控制裝置的功能。
對多室收塵器集中控制時采用單片PLC程序控制器進行集中控制,控制有自動和手動兩種方式,當單片機出故障或檢修時,可隨時切換為手動控制,為便于調試和設備檢修并沒有旁控制。

3、清灰電氣控制裝置到收塵器進線端子的布線設計由選用者負責,接線端子參見清灰電氣控制器說明書。

五、收塵器系統組成及供貨

1、PPCS64-5型氣箱式脈沖袋收塵器本體包括殼體、灰斗、濾袋裝置、進出口、排灰裝置和脈沖噴吹系統(包括脈沖閥、管道、閥門、氣源三連體和儲氣罐)等。
2、收塵器配備有清灰電氣控制裝置,一般按定時清灰控制。如用戶要求按定阻控制,訂貨時應注明,其定期控制的差壓計、差壓指示報警儀以及其化儀表等的費用要另行計算。
3、收塵器卸灰裝置根據用戶需要配制。
4、用戶要更換濾布來適應其它的特殊要求,如用于高寒地區要增加采暖系統,可直接在訂貨時說明。
5、收塵器根據不同規格,可以是整機發運,或以解體形式發運,其基礎設計由選用者負責。
6、本系列產品由制造商提供設備使用和安裝說明書。

氣箱式脈沖袋收塵器

六、技術參數表

性能

型號

PPCS96-4

PPCS96-5

PPCS96-6

PPCS96-7

PPCS96-8

PPCS96-2×5

PPCS96-2×6

PPCS96-2×7

PPCS96-2×8

處理風量(m3/h)

26800

33400

40100

46800

53510

66900

80700

94100

107600

過濾風速(m/min)

1.2-2.0(根據不同的揚塵點選取不同的凈化過濾風速)

總過濾面積(m2)

372

465

557

650

744

929

1121

1308

1494

凈過濾面積(m2)

279

372

465

557

657

836

1028

1215

1401

收塵器室數(個)

4

5

6

7

8

10

12

14

16

濾袋數量(條)

384

480

576

672

768

960

1152

1344

1536

入口氣體溫度(℃)

≤120℃

收塵器阻力(Pa)

1470-1770

進口氣體含塵濃度(g/m3)

<200

<1000

出口氣體含塵濃度(g/m3)

<0.1

清灰用壓縮空氣

壓力(Pa)

(5-7)×105

耗氣量(m3/min)

1.2

1.5

1.8

2.1

2.4

3.0

3.4

4.2

4.8

脈沖閥

數量(個)

4

5

6

7

8

10

12

14

16

規格(英寸)

2.5”

提升機(帶氣缸)

數量(個)

4

5

6

7

8

10

12

14

16

規格

提升閥板直徑φ725,氣缸直徑φ100

星形卸料裝置YJD-16

下料口400×400,減速電機功率1.5KW

螺旋輸送機

規格

LS400

減速電機

型號XWD2.2-5-1/59,功率:2.2KW

保溫層面積(m2)

110

120

130

140

150

175

210

245

280

設備總重約值

8710

10100

12400

14100

17700

21000

25200

29400

33600

注:可根據工藝實際處理風量定制。
